Elegir una herramienta
Pulse M para retomar la última herramienta de medición. El menú ofrece Smart, Distance, Angle, Area, Perimeter y Volume. Las unidades métricas o pies y pulgadas solo cambian la lectura.
Distancia y área

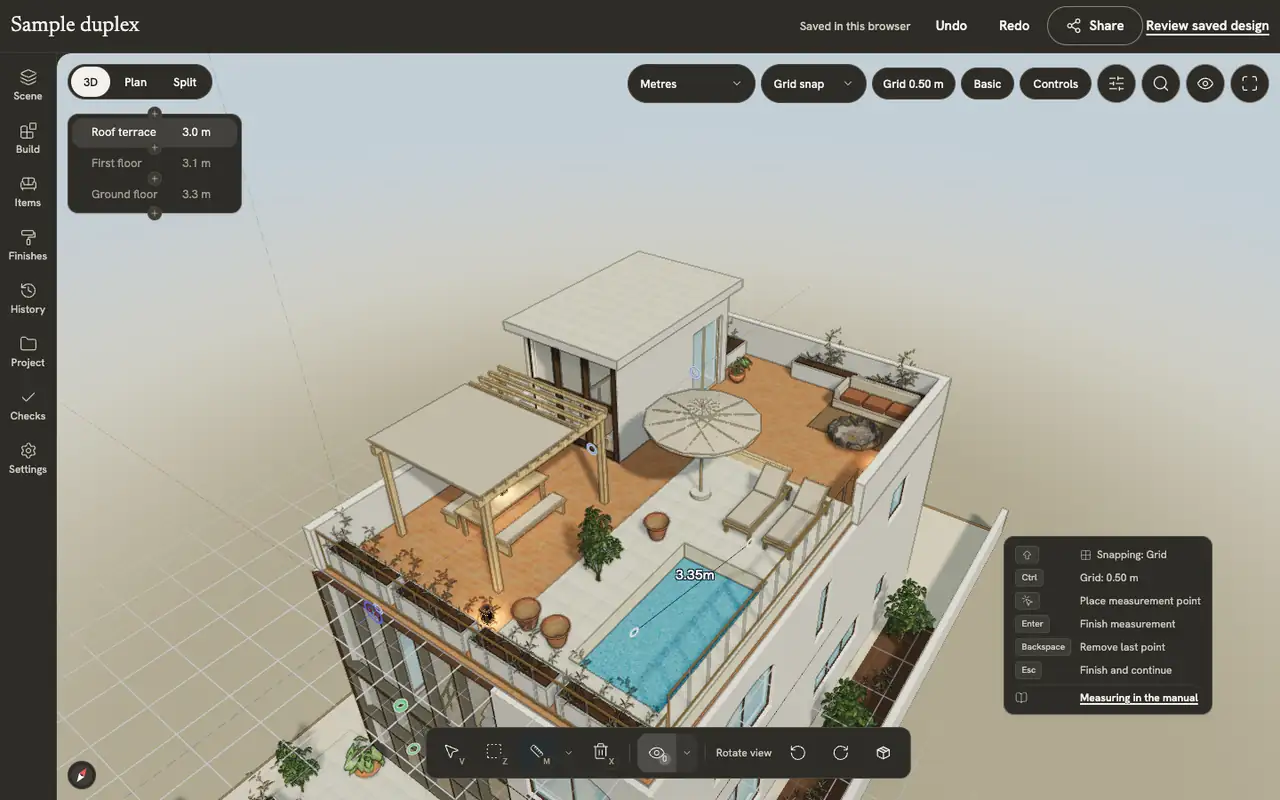

En Distance, haga clic en los dos extremos. Para un área o perímetro marque el contorno y complete la figura según las indicaciones del panel. En Angle defina los puntos del ángulo; Volume calcula a partir de la geometría definida. Las mediciones permanecen hasta eliminarlas.
Smart
Smart usa el contexto para proponer una medición. Compruebe los elementos y extremos elegidos antes de interpretar el valor; una selección automática equivocada produce una respuesta para otra geometría.
Cotas del plano
El plano Expert añade Linear, Continuous, Radius, Diameter, Center mark, Chord, Arc length, Angular y Coordinate. Son anotaciones del modelo; no sustituyen una medición en sitio ni convierten el plano en un documento de construcción.
Cambiar o eliminar
Seleccione la anotación para revisar sus controles o use Delete para quitarla. Cmd/Ctrl + Z deshace. Compare una longitud conocida con el dibujo fuente y valide las medidas críticas en sitio.
