De un croquis a mano a un plano detallado
Un croquis de libreta lejos de la escala se volvió un modelo 3D editable de dos plantas, dimensionado con las medidas escritas y no con sus líneas. Es conceptual, no un levantamiento.
En este artículo
Un croquis de libreta y el modelo en que se convirtió
Abrir el modelo 3D (2,3 MB)
Esta es Casa René, una casa angosta cuyo dueño nos envió dos fotos de celular de un mismo croquis de la planta baja y cuatro fotos de los espacios reales. Con eso armamos un modelo 3D editable de dos plantas: una planta baja con sala, comedor y cocina que respeta cada medida escrita en la hoja, y una planta alta que inferimos porque nadie la dibujó.
Un croquis es difícil de medir. Este dibuja la casa unas 2,5 veces más corta de lo que dicen las medidas escritas en él, así que sus líneas no servían para sacar tamaños. Por eso la primera pasada automática dimensionó la planta con las medidas escritas, no con los muros dibujados, y el primer modelo cumplió las ocho, incluidos los 11 m de fondo. Ubicó la cocina como huellas planas con sus medidas. Después, nuestro equipo hizo una segunda pasada de refinamiento que agregó gabinetes, electrodomésticos, la escalera, acabados y una planta alta inferida. Aquí te contamos las dos pasadas, te decimos qué partes están medidas y cuáles no, y al final te damos consejos para preparar tu propio dibujo.
Con qué empezamos

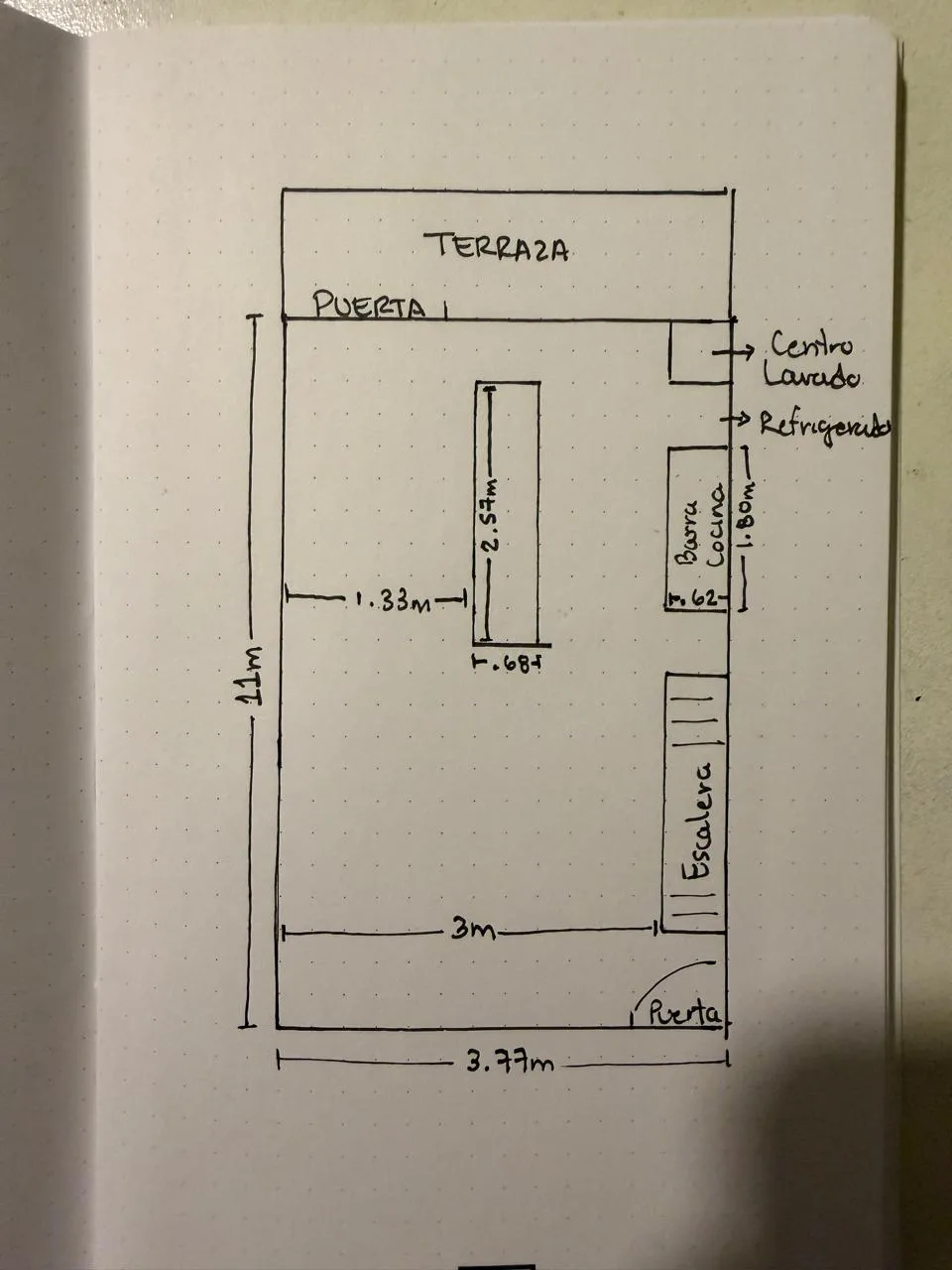

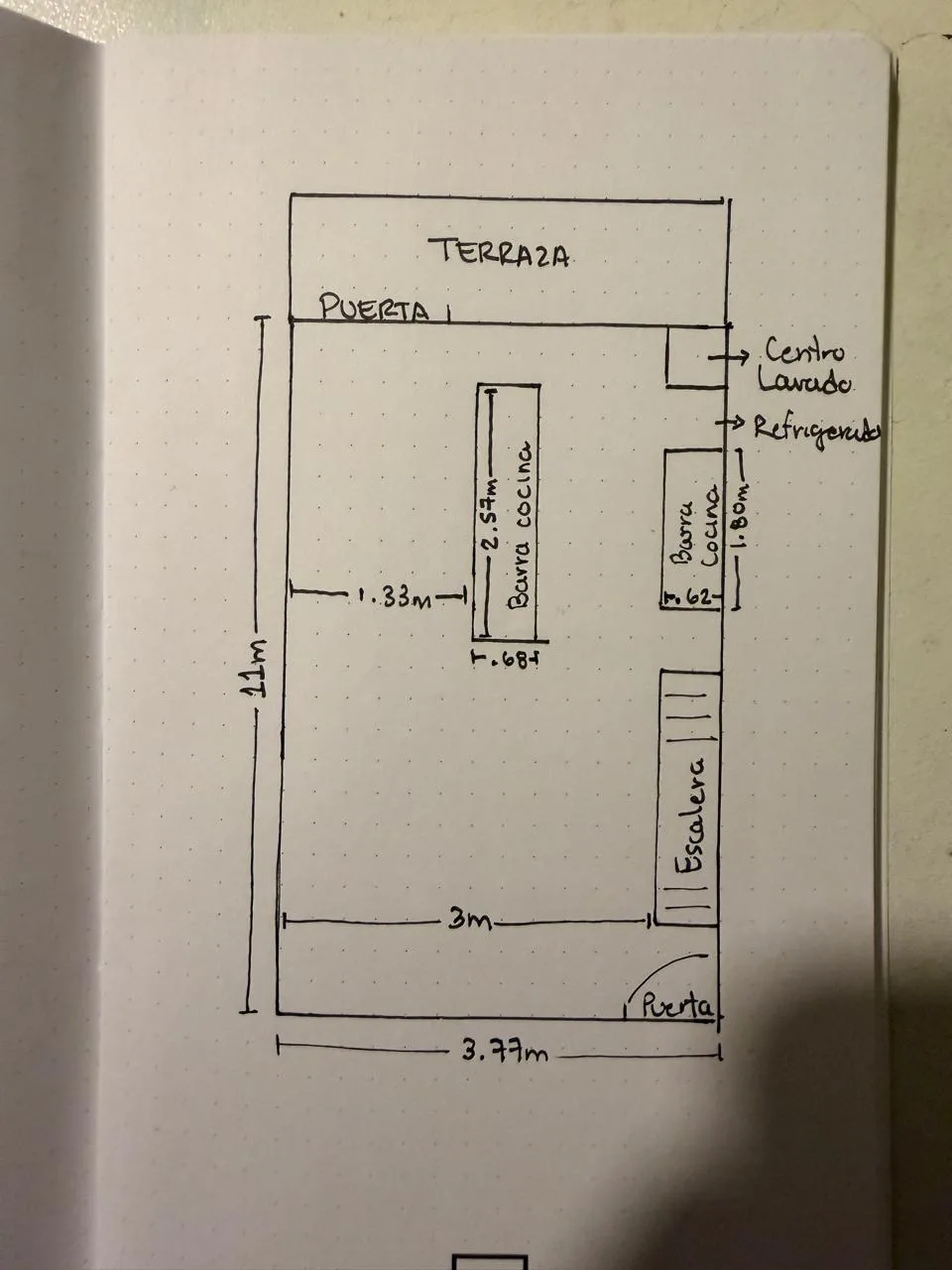

El croquis está hecho con esfero en una hoja de libreta de puntos. Muestra una sola planta: un rectángulo largo con una terraza en un extremo, la puerta de entrada, una escalera contra un muro y la cocina en el centro. Los rótulos están escritos a mano: “Terraza”, “Puerta”, “Barra cocina”, “Centro lavado”, “Refrigerador” y “Escalera”. Junto a las líneas hay ocho medidas anotadas.
Las ocho coinciden exactamente con el primer modelo y con el modelo final. Son los únicos datos medidos del proyecto, así que los tratamos como fijos: ningún paso del refinamiento podía moverlos.

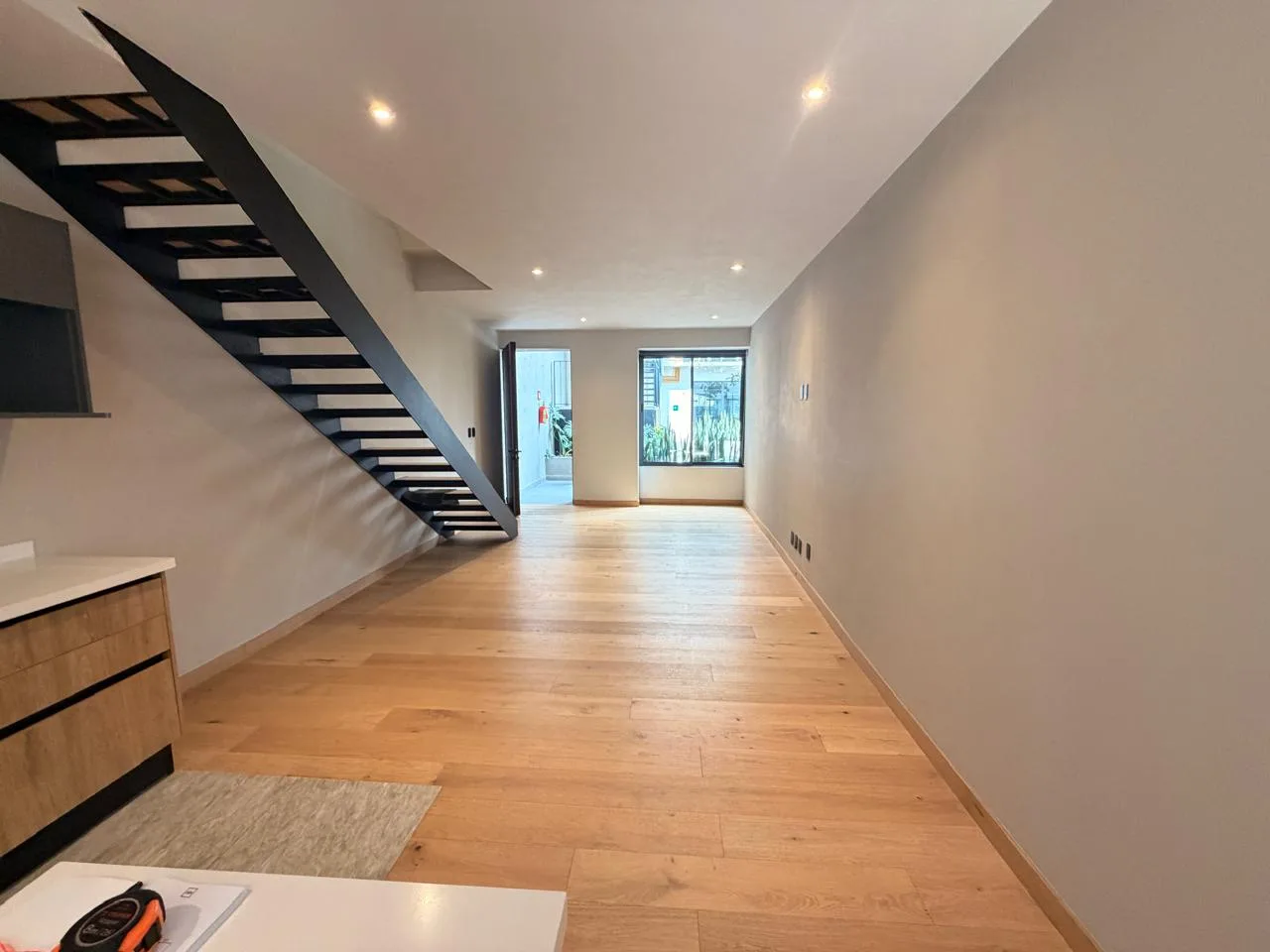

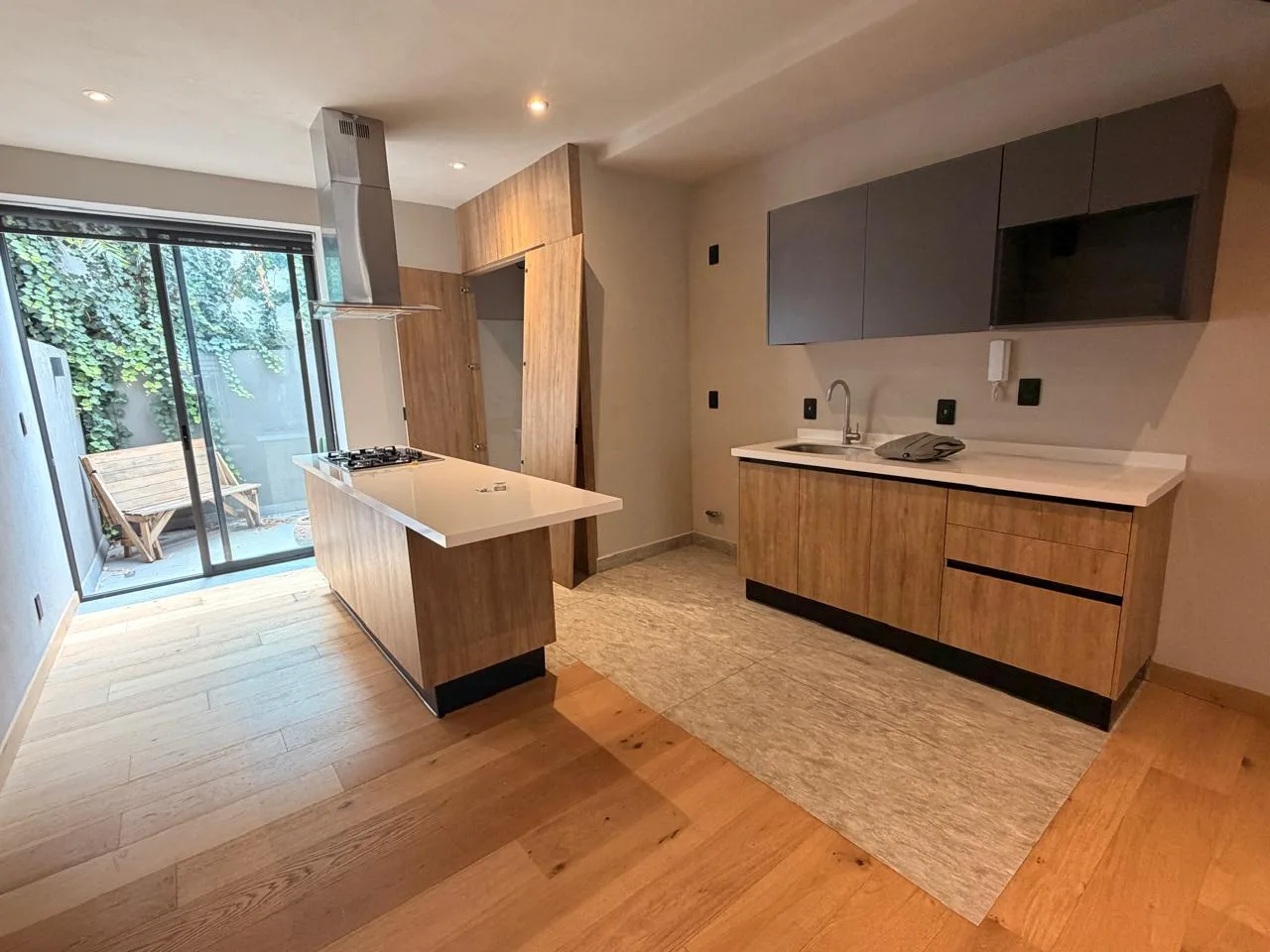

El propietario también nos mandó cuatro fotos de la planta baja real. En ellas se ve una escalera abierta con largueros de acero negro y peldaños de roble, un suelo de roble en tablas anchas, una isla de cocina con estufa y campana, un mesón de pared con lavaplatos y una puerta de vidrio que da a una terraza con plantas. Aquí van tres.
Lo que no teníamos
- La planta alta. La casa tiene una, pero no había dibujo ni foto de ella.
- Las alturas. El croquis no indica altura de techo, altura de muros ni contrahuella de la escalera.
- El espesor de los muros, el fondo de la terraza ni el tamaño de cada puerta y ventana.
Cómo se limpió el dibujo

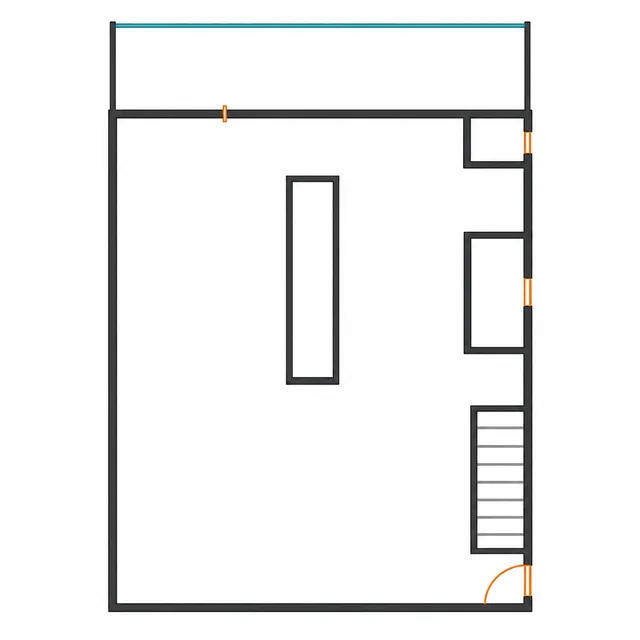

La foto de una hoja de libreta es más difícil de leer que un plano dibujado por un profesional. Los puntos de la cuadrícula parecen trazos, y los rótulos y las cotas quedan pegados a los muros que describen. Por eso el primer paso convierte la foto en un dibujo limpio. Si comparas las dos imágenes, estos son los cambios que se ven:
- La foto pasa a ser un dibujo visto de frente, así que los muros que deben ser paralelos quedan paralelos.
- Se eliminan los puntos, los rótulos escritos y las líneas de cota.
- Los muros quedan como trazos uniformes, todos del mismo grosor.
- Las aberturas se marcan en naranja.
- El borde de la terraza se dibuja como vidrio, en azul.
- Las flechas que señalaban “Centro lavado” y “Refrigerador” se volvieron dos marcas naranjas sobre el muro exterior, como si fueran aberturas.
Vale la pena fijarse en ese último cambio. El dibujo normalizado es más limpio, pero también es una interpretación, y una flecha que apunta a un electrodoméstico se confunde fácilmente con una ventana. Quitar las líneas de cota no borró las medidas: las ocho se conservaron y pasaron al modelo.
Por qué el dibujo no se puede medir

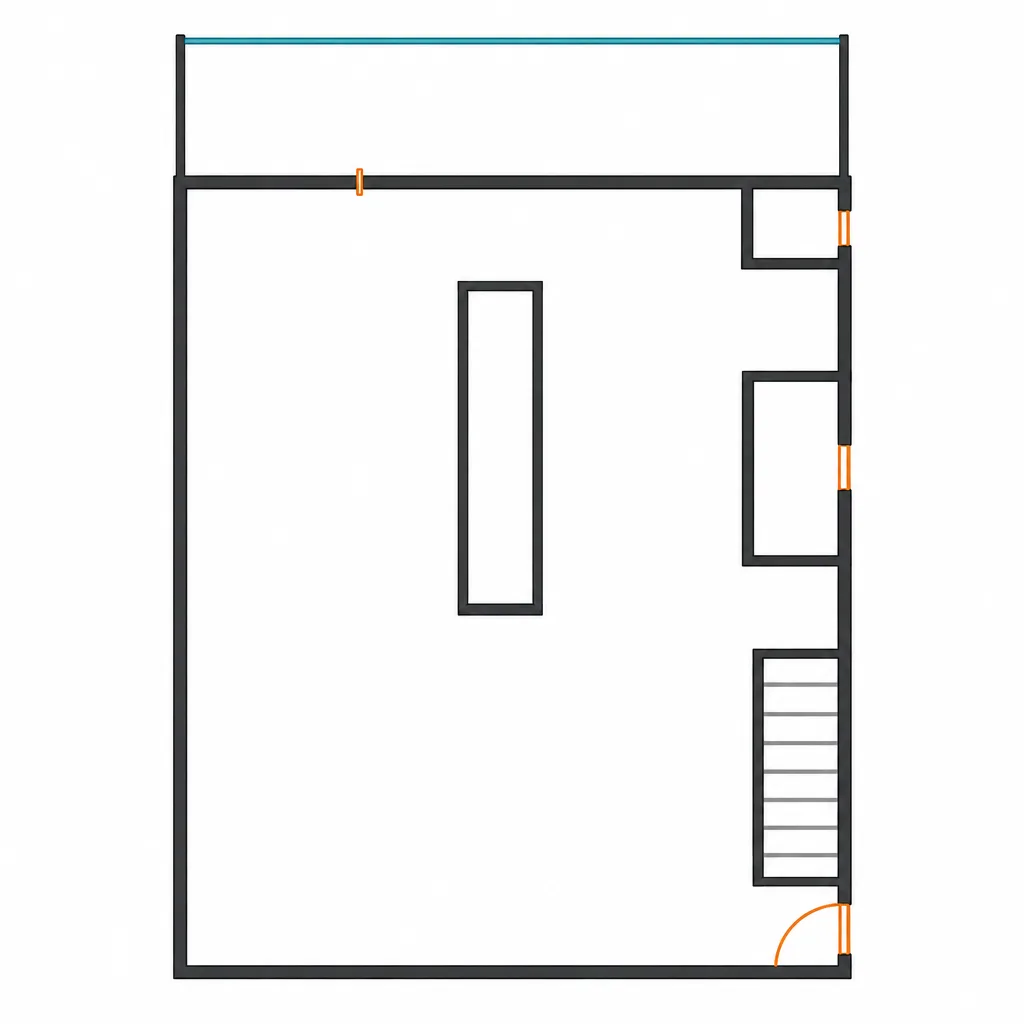

La normalización limpia el dibujo, pero conserva las proporciones que tiene, y aquí esas proporciones no son las de la casa. En el croquis, y en el dibujo normalizado, el interior mide unos 665 px de ancho y 789 px de fondo: un fondo de unas 1,2 veces el ancho. Las medidas escritas en la hoja dicen 3,77 m de ancho y 11 m de fondo: un fondo de unas 2,9 veces el ancho. A la escala de su propio ancho, el dibujo muestra una casa de unos 4,5 m de fondo. Está dibujada unas 2,5 veces más corta de lo que dicen sus propias medidas. El propietario también aclara que el espacio de 3 m junto a la escalera no está dibujado a escala.
Esto es normal. Uno dibuja un croquis para mostrar qué va dónde, y una casa larga y angosta casi nunca cabe en una hoja de libreta con su forma real. Una cuadrícula de puntos no convierte un croquis en un dibujo a escala, así que medir sus líneas habría dado una casa con menos de la mitad del fondo real.

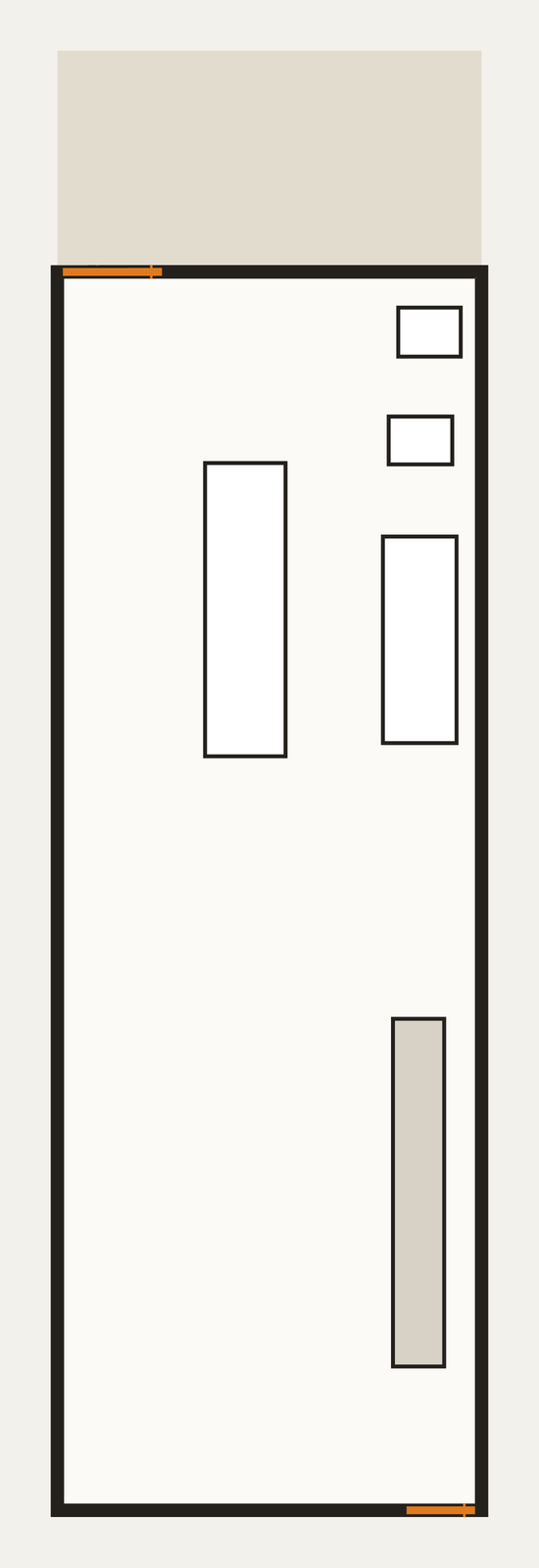

Por eso la reconstrucción usó el dibujo y las medidas para cosas distintas. Del dibujo tomó la distribución: contra qué muro va la escalera, dónde queda la isla, dónde están las puertas. De las medidas escritas tomó el tamaño, y la planta trazada se ajustó a ellas y no a los muros dibujados. La última imagen de arriba es una vista superior del primer modelo, a la misma altura que el croquis: 3,77 × 11 m, la forma que describen las medidas.
Qué es una referencia 2D amueblada
Algunos proyectos también tienen una referencia 2D amueblada: una imagen del plano generada con IA, con muebles dibujados, para ayudarte a imaginar cómo se podrían usar los espacios. Es una imagen para orientarte. No es la vista en planta de tu modelo editable y no se puede editar ni medir.
Para Casa René no se generó ninguna referencia 2D amueblada, así que aquí no aparece. Si quieres ver cómo se ve una, la página de plano a 2D muestra un ejemplo hecho con uno de nuestros propios planos.
La primera reconstrucción
Abrir el modelo 3D (347 KB)
Abrir el modelo 3D (2,3 MB)

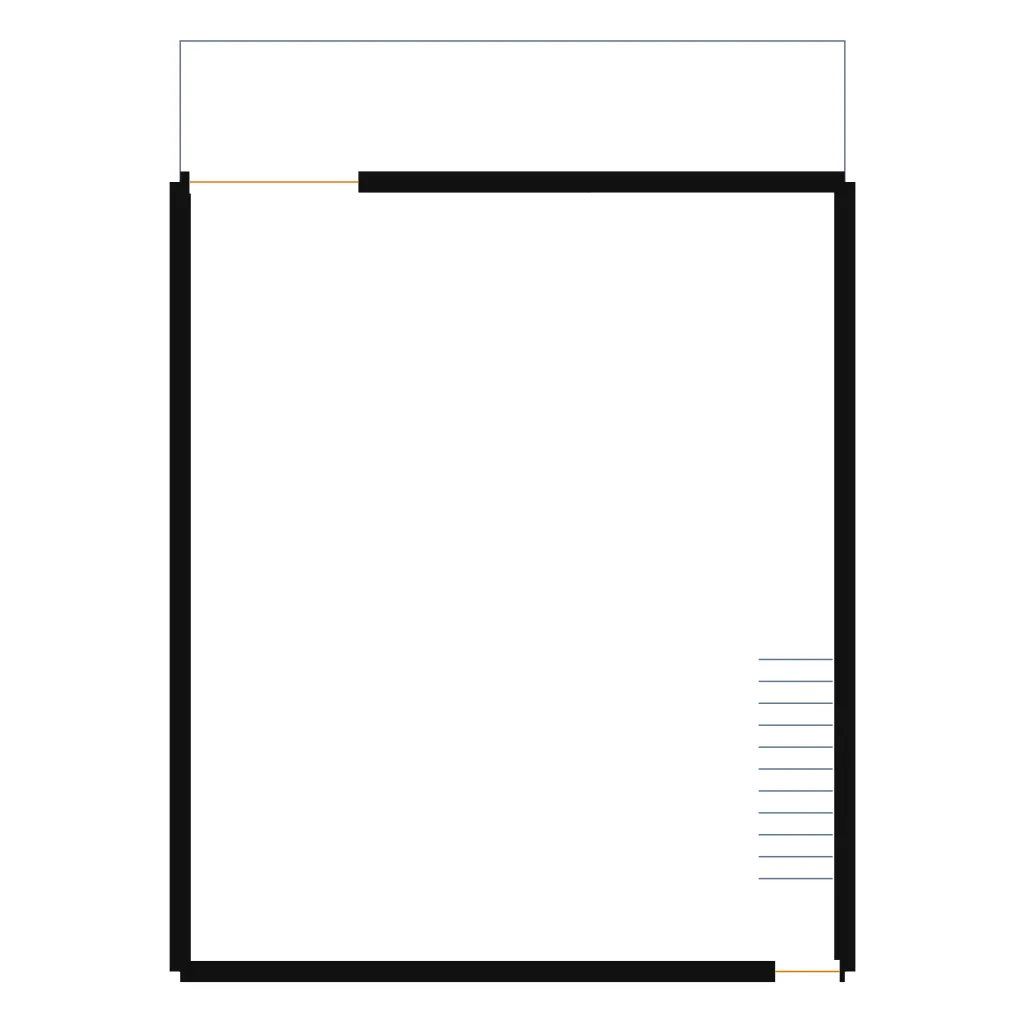

La primera pasada automática leyó del dibujo normalizado los muros, las aberturas, la terraza y la escalera. Luego construyó un modelo 3D con la planta trazada ajustada a las medidas escritas; a esto lo llamamos interpretación guiada por las medidas. El primer modelo ya cumplía las ocho medidas escritas, incluidos los 11 m de fondo que el dibujo muestra con menos de la mitad.
El redibujo de la primera imagen solo muestra muros, aberturas, la terraza y los peldaños de la escalera porque dibuja la estructura, no el mobiliario fijo. El modelo fue más allá: ubicó la isla, el mesón de pared, el mueble del centro de lavado y el refrigerador como huellas blancas planas, con sus medidas y en su lugar. La huella de la isla mide 2,57 × 0,68 m, tal como está escrito. Esto es lo que el primer modelo no tenía:
- Ni gabinetes ni electrodomésticos. La cocina eran solo huellas, sin estufa, lavaplatos ni campana.
- Una escalera de verdad: era un bloque blanco de escalones, sin acero, roble ni baranda.
- Un suelo con acabado: era un suelo sencillo, sin nada tomado de las fotos.
- La ventana de la fachada.
- La planta alta.
Nada de esto es raro en un croquis a mano. Un croquis no trae gabinetes ni acabados, y quien lee un dibujo no tiene cómo saber que existe una segunda planta si nadie lo dibujó. El tamaño y la distribución sí quedaron bien, y por eso valía la pena hacer una segunda pasada.
El refinamiento, paso a paso
El refinamiento no fue un solo botón. Las dos fotos del croquis y las cuatro fotos de referencia volvieron a pasar por el modelado con IA; luego el resultado se amuebló con piezas del catálogo, recibió acabados tomados de las fotos, se alinearon los niveles y se corrigió la escalera. Las ocho medidas escritas no se movieron en ningún momento. Cada fila de la tabla empareja lo que tenía el primer modelo con lo que lo reemplazó.
El resultado

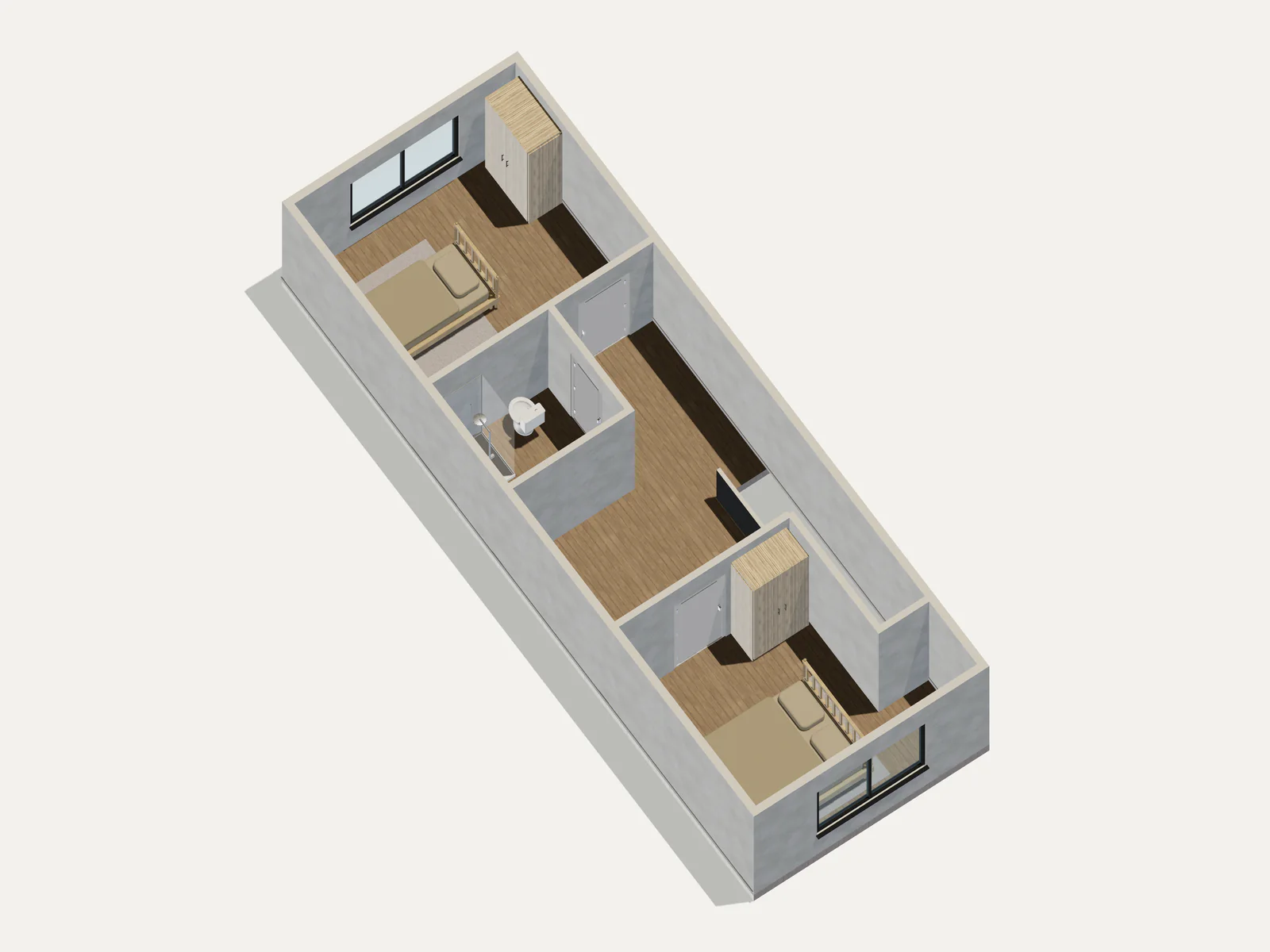

El modelo final tiene dos plantas. En la planta baja están la sala, el comedor y la cocina, con la isla, el mesón de pared, la escalera abierta y la salida de vidrio a la terraza. La planta alta tiene dos habitaciones y un baño. El modelo completo mide unos 5,4 m de alto, con la planta alta a unos 2,8 m.
El resumen del proyecto publicado lo dice claramente: es un modelo conceptual y editable, no un levantamiento ni un plano de construcción. Puedes abrir Casa René en su página pública para recorrerla, o descargar el modelo refinado en GLB.
Qué puedes hacer después
Cuando tu dibujo ya es un modelo, esto es lo que puedes hacer con él y lo que necesita cada cosa:
- Verlo en 3D. Si tu cuenta cumple los requisitos, tu primera construcción de una planta se puede ver en 3D gratis.
- Editarlo. Mover muros, puertas, ventanas, muebles y acabados requiere una planta: US$4,99 por una, US$8,99 por dos o US$19,99 por cinco, con un solo pago. La guía de aberturas y la guía de muebles cubren las ediciones que necesitó este proyecto.
- Comparar opciones de diseño, por ejemplo dos distribuciones de cocina, sin perder la primera.
- Compartir una vista y recibir comentarios de las personas con quienes estás planeando.
- Exportarlo. Los paquetes de plantas exportan SVG, PDF, GLB, glTF, OBJ, DAE, STL, 3MF, USDZ, JSON, CSV, XLSX e imágenes PNG, JPEG o WebP. DXF, DWG, SKP, IFC, STEP y los controles de exportación requieren Pro (US$29,99 al mes) o Studio (US$69,99 al mes). La guía de exportación explica cada formato.
- Crear imágenes fotorrealistas con IA de un espacio. Estas usan créditos; consulta los precios.
Cómo preparar tu propio dibujo
Un croquis a mano sí puede funcionar. Estos hábitos ayudan a que la primera pasada lea más de él:
- Dibuja una planta por hoja. Si tu casa tiene dos plantas, haz dos hojas y prepáralas como niveles separados.
- Escribe el ancho y el fondo totales, y las distancias clave: el tramo de la escalera, un paso, un mesón. Las medidas importan más que dibujar a escala. Este croquis estaba 2,5 veces más corto y el modelo salió del tamaño correcto porque las medidas estaban escritas.
- Rotula cada puerta y ventana, y dibuja cada una como un hueco en el muro.
- Deja las notas y flechas por fuera del contorno. Una flecha que apunta a un electrodoméstico se puede leer como una abertura.
- Toma la foto de frente a la hoja, con buena luz pareja y la hoja completa en el cuadro.
- Sube JPEG, PNG, PDF, SVG o DXF de hasta 25 MiB. Si tu celular guarda fotos HEIC, conviértelas antes a JPEG o PNG.
¿El resultado es exacto?
Las medidas que escribes se conservan. Todo lo demás se lee del dibujo o se estima, y las alturas siempre son estimadas, a menos que tú las indiques. En Qué significa “medido” te explicamos la diferencia.
¿Tengo que dibujar la planta alta?
Si quieres una planta alta en la que puedas confiar, sí. Sin un dibujo, la planta alta solo se puede inferir, como pasó aquí, y no va a reflejar tus espacios reales.
¿Y si mi croquis no tiene medidas?
El modelo se puede construir igual, pero su escala será una suposición, y las proporciones dibujadas casi nunca son las reales. Mide un muro largo y escribe la medida en el croquis antes de tomar la foto; después, compara el modelo con una segunda medida.
¿Puedo importar un modelo CAD?
Sí. Los dibujos DXF entran por el mismo cargador, y los modelos IFC, SketchUp, GLB y otros se pueden abrir dentro de un proyecto. Consulta cómo importar planos y modelos 3D.
Sube tu plano para ver tu primera pasada en 3D, o prueba un ejemplo antes, sin crear una cuenta. La aplicación y el acceso a la cuenta están en inglés.
